Mesin Sizing - FD638

Mesin saiz.usage: Sesuai untuk proses penyediaan kain dan proses stenter sebelum percetakan digital, terutamanya untuk kain batch kecil seperti sutera, kapas dan poliester dicampur ...

Hantar pertanyaan

Description/kawalan

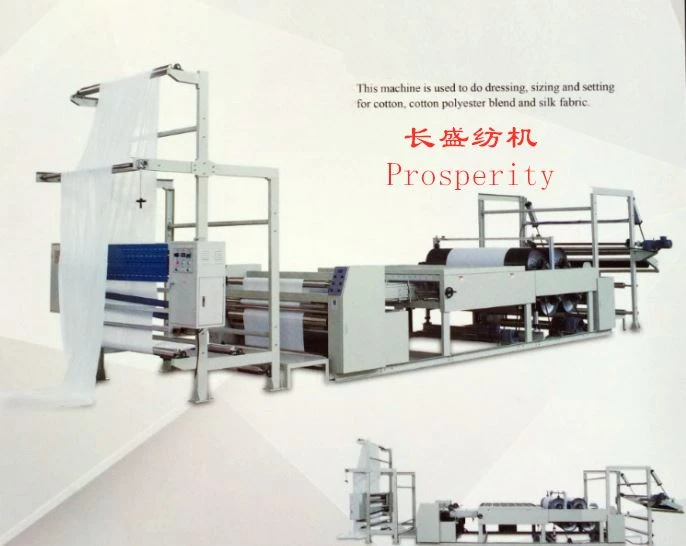

Mesin Sizing - FD638

Model kelajuan rumit dan pantas

Penggunaan

Inimesin saiz (atau bernama mini - mesin stentering)sesuai untuk saiz dan proses sutera sutera, kapas dan kain lain yang lemah.

Spesifikasi utama

Mod saiz: double - sisi

Lebar kain: Sehingga 3200mm

Kelajuan mesin: 0.1 ~ 15m/min

Mod pengeringan: 14 set tiub pemanasan radiasi inframerah, setiap set mempunyai tiga tiub, setiap kuasa tiub adalah 3.8kW, setiap kuasa tiub boleh diselaraskan dari segi suhu proses yang diperlukan, menjimatkan tenaga, jumlah 159.60kW, 3 silinder pengeringan stim dengan diameter 570mm

Kuasa Motor Dipasang: 10.69kW

Penerangan Peralatan Utama

Mesin saiz terdiri daripada bingkai kemasukan, saiz padder, penjejakan selvedge dan peranti stenter, peranti pemanasan radiasi inframerah, pengeringan peranti pemanasan silinder, bingkai keluar dengan batching dan plaiter, bingkai sokongan bawah.

Bingkai kemasukan terdiri daripada tensioner, lulus roller, saluran keluli, peranti pemusatan fotoelektrik, dan lain -lain. Ruang ruang untuk pelurus weft yang akan disediakan oleh pengguna.

Padder saiz terutamanya terdiri daripada roller lulus, papan dinding, saiz roller akhbar, alur saiz dan roller yang berkembang, dan lain -lain, saiz dua muka (saiz muka tunggal boleh direka mengikut pelanggan), alur saiz boleh diangkat ke atas atau ke bawah, dan paip penyemburan ditetapkan di atas roller menekan untuk pembersihan yang mudah. Papan dinding dan pintu saiz padder diperbuat daripada 304 plat keluli tahan karat. Tangki saliran berada di bahagian bawah saiz padder. Gulung saiz terdiri daripada satu roll keluli dan satu gulung bersalut getah.

Peranti pemanasan silinder pengeringan terdiri daripada silinder pengeringan stim 3pcs dengan diameter 570mm, silinder penyejukan 1pcs dengan diameter 570mm, papan dinding, peranti peraturan ketegangan, dll.

Silinder pengeringan pertama disediakan dengan peranti menekan Selvedge, dan tekanan menekan boleh diselaraskan. Semua silinder Teflon bersalut,

Keluar terdiri daripada papan dinding, lulus roller, mengembangkan roller, peranti penyesuaian ketegangan, batcher kecil, batcher besar dan plaiter.

Mekanisme pengesan - terdiri daripada suis fotoelektrik untuk mengesan kelebihan, suis strok untuk had maksimum lengan swing, suis strok untuk insurans dan motor linear AC. Isyarat selvage yang dikesan oleh suis fotoelektrik dalam keseluruhan sistem dihantar ke PLC (pengawal yang boleh diprogramkan) untuk pemprosesan, dan isyarat voltan nadi sekejap -sekejap adalah output untuk memacu pergerakan kiri dan kanan motor linear AC, untuk mencapai tujuan penemuan selvage automatik.

Photoelectrical Centering Motor 1.50kW, Padder Motor 2.20kW; Pin Rive Motor 1.50kW, Motor Silinder Pengeringan 1.50kW, Motor Batcher Kecil 0.40kW, Big Batcher Motor 1.50kW, Swaying dan Plaiter Motors 1.85kW, Selvedge Penjejakan Motor 0.24kW, kebanyakannya motor adalah kawalan inverter.

Drying drum 1
